    BH1750 Luxmeter Arduino

    Arduino BH1750 Luxmeter

    Alex @ AEQ-WEB

    Zu diesem Artikel gibt es auch ein Video auf Youtube: BH1750 Luxmeter mit Arduino

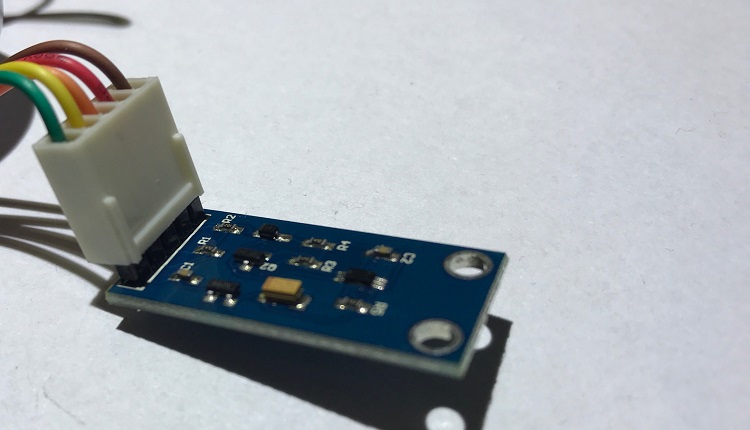

    Der BH1750 Lux Sensor ist ein günstiger und einfacher Sensor mit dem die Helligkeit gemessen werden kann. Standardmäßig geschieht das in der Lux-Einheit. Der Sensor wird über den I2C (IIC, TWI usw.) Bus an das Arduino Uno Board angeschlossen. Damit der Sensor richtig funktioniert benötigt man zusätzlich die passende Library. Wer einen Lux-Sensor vom Type TSL2561 verwendet, findet auch hier eine passende Library im Internet. Der Sensor ist sehr schnell und zuverlässig.

    Werbung:

    Verdrahtung

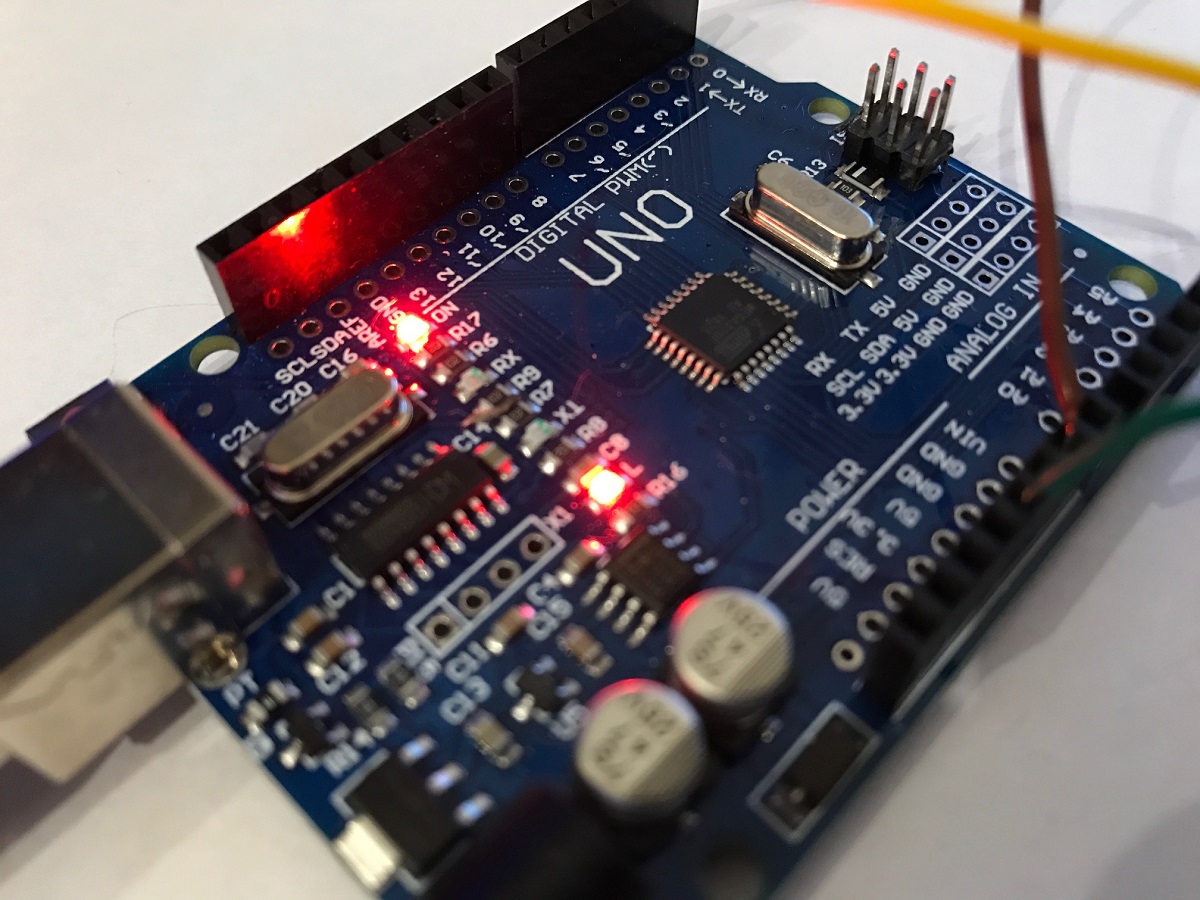

    Der Sensor selbst ist sehr energiesparend und wird direkt über die 5 Volt Stromversorgung am Arduino angeschlossen. Der Datenaustausch findet über die 2 I2C Datenleitungen statt. Diese werden wie folgt angeschlossen:

    5V -> VCC
    GND -> GND
    A5 -> SCL
    A4 -> SDA


    BH1750 Sourcecode
    Download

    122X122
