    Zenner RWM3 Payload Decoder

    Rauchmelder Payload Decoder

    Alex @ AEQ-WEB

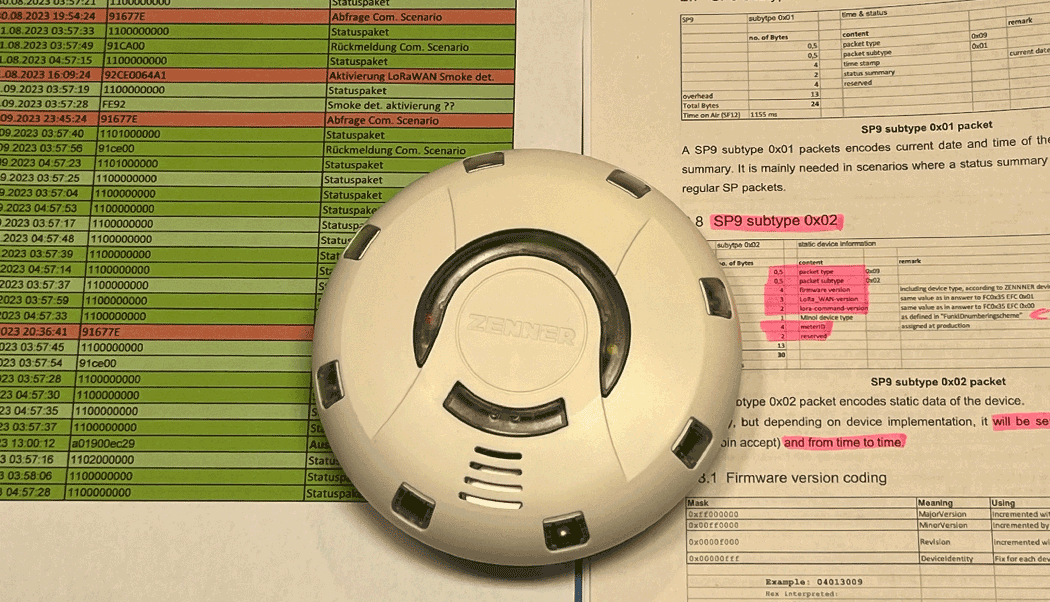

    Auf dieser Seite befinden sich der Payload-Decoder und Testdaten für den Zenner Easy Protect Rauchmelder RWM3 zur Einbindung in The Things Network (TTN). Weitere Informationen zum Produkt und zum Decoder gibt es auch in der YouTube-Videoreihe Teil 1 und Teil 2.

    Hinweis: Dieser Decoder wurde mit zwei Rauchmeldern getestet und geprüft. Für mögliche Fehler oder Fehlfunktionen wird keine Haftung übernommen.


    Werbung:

    Decoder Script

    Der Decoder wurde basierend auf der vom Hersteller bereitgestellten Payload-Dokumentation entwickelt. Das Script wurde mit zwei Rauchmeldern im LoRaWAN Netzwerk von TTN getestet. Zudem liefert der Decoder neben verschiedenen Statusinformationen immer einen Boolean-Wert (smoke_detection) über einen Rauchalarm mit True/False.

    1. /**
    2.  * Decoder for Zenner smoke detector (Easy Protect Rauchwarnmelder RWM3)
    3.  * More information: https://www.aeq-web.com/zenner-smoke-detector-rauch-warn-melder-3-payload-decoder/
    4.  * Version 1.2
    5.  */
    6. function Decoder(bytes, port) {
    7.
    8. var packet = bytes[0];
    9. var packetType = (packet >> 4) & 0x0F;
    10. var packetSubtype = packet & 0x0F;
    11. var smokeDetection = false;
    12. var packetMessage = "unkown";
    13.
    14. if (packetType == 9) {
    15.
    16. if (packetSubtype == 2) {
    17. var firmwareVersion = "V" + bytes[4] + "." + bytes[3] + "." + bytes[2]
    18. var lorawanVersion = "V" + bytes[7] + "." + bytes[6] + "." + bytes[5]
    19. var lorawanCmdVersion = "V" + bytes[9] + "." + bytes[8]
    20. packetMessage = "SP9_02 (startup)";
    21.
    22. return_data = {
    23. message: packetMessage,
    24. firmware_version: firmwareVersion,
    25. lorawan_version: lorawanVersion,
    26. lw_comand_version: lorawanCmdVersion,
    27. smoke_detection: smokeDetection
    28. }
    29. } else if (packetSubtype == 1 && (bytes[1] == convertToDec("CA") || bytes[1] == convertToDec("CE"))) {
    30. //LoRaWAN com. scenario
    31. if (bytes[1] == convertToDec("CA")) {
    32. packetMessage = "Smoke alarm via LoRaWAN is disabled";
    33. } else if (bytes[1] == convertToDec("CE")) {
    34. packetMessage = "Smoke alarm via LoRaWAN is enabled";
    35. } else {
    36. packetMessage = "unkown message";
    37. }
    38.
    39. return_data = {
    40. message: packetMessage,
    41. smoke_detection: smokeDetection
    42. }
    43. } else if (packetSubtype == 1) {
    44.
    45. var dateTime = convertDateTime(bytes[4], bytes[3], bytes[2], bytes[1]);
    46. var statusCode = bytes[6] << 8 | bytes[5];
    47.
    48. packetMessage = "SP9_01 (status)";
    49.
    50. return_data = {
    51. message: packetMessage,
    52. datetime: dateTime,
    53. status: statusCode,
    54. smoke_detection: smokeDetection
    55. }
    56. } else {
    57.
    58. packetMessage = "SP9 (unkown subtype)";
    59.
    60. return_data = {
    61. message: packetMessage,
    62. smoke_detection: smokeDetection
    63. }
    64. }
    65.
    66. } else if (packetType == 1) {
    67.
    68. var mValue = bytes[4] << 24 | bytes[3] << 16 | bytes[2] << 8 | bytes[1];
    69. packetMessage = "SP1 (daily message)";
    70.
    71. return_data = {
    72. message: packetMessage,
    73. value: mValue,
    74. smoke_detection: smokeDetection
    75. }
    76. } else if (packetType == convertToDec("A")) {
    77.
    78. var eventDate = convertDate(bytes[4], bytes[3]);
    79.
    80.
    81. if (bytes[1] == convertToDec(19)) {
    82. smokeDetection = true;
    83. packetMessage = "Smoke detection alarm";
    84. } else if (bytes[1] == convertToDec(2)) {
    85. packetMessage = "Smoke detector removed from holder";
    86. } else if (bytes[1] == convertToDec("1C")) {
    87. packetMessage = "Object close to the sensor";
    88. }
    89.
    90. return_data = {
    91. message: packetMessage,
    92. date: eventDate,
    93. smoke_detection: smokeDetection
    94. }
    95. } else if (bytes[0] == convertToDec("FE") && bytes[1] == convertToDec(92)) {
    96.
    97. packetMessage = "Message via LoRaWAN will be sent when smoke detection triggers";
    98.
    99. return_data = {
    100. message: packetMessage,
    101. smoke_detection: smokeDetection
    102. }
    103. } else {
    104.
    105. return_data = {
    106. error: "Packet type is unkown!"
    107. }
    108. }
    109.
    110. function convertToDec(b) {
    111. var return_value = parseInt(b, 16);
    112. return return_value;
    113. }
    114.
    115. function convertDate(b0, b1) {
    116. var day = "0" + (b1 & 0x1F);
    117. var mon = "0" + (b0 & 0x0F);
    118. var year = ((b1 & 0xE0) >> 5) | ((b0 & 0xF0) >> 1);
    119. var date = day.substr(-2) + "-" + mon.substr(-2) + "-20" + year;
    120. return date;
    121. }
    122.
    123. function convertDateTime(b0, b1, b2, b3) {
    124. var day = "0" + (b1 & 0x1F);
    125. var mon = "0" + (b0 & 0x0F);
    126. var year = ((b1 & 0xE0) >> 5) | ((b0 & 0xF0) >> 1);
    127. var hour = "0" + (b2 & 0x1F);
    128. var min = "0" + (b3 & 0x3F);
    129. var datetime = day.substr(-2) + "-" + mon.substr(-2) + "-20" + year + " " + hour.substr(-2) + ":" + min.substr(-2);
    130. return datetime;
    131. }
    132.
    133. return return_data
    134. }

    Payload Testdaten

    Folgende Payload-Datensätze wurden von einem Rauchmelder aufgezeichnet und können mit dem Payload-Simulator bei TTN getestet werden:

    Werbung:

    Statuspaket Erstaktivierung:

    921C001402020001200008FFFFFFFF0000

    Alarm-Paket bei Raucherkennung:

    a01900ec29

    Abfrage ob Alarm auch via LoRaWAN gesendet wird (DL: 91677E):

    Rückmeldung Rauchalarm via LoRaWAN aus:

    91ca00

    Rückmeldung Rauchalarm via LoRaWAN ein:

    91ce00

    Rückmeldung nach Aktivierung von LoRaWAN Alarm Paket (DL: 92CE0064A1) :

    FE92


    122X122
